Guía básica para soldar proyectos de electrónica musical

En este artículos voy a mostrar qué se necesita para soldar y cómo soldar.

Ahora mismo en el taller tengo las herramientas básicas necesarias. Serían 5:

  • soldador o cautín de 30w de punta fina (en este caso tengo una estación de soldar)
  • porta cautín o soporte, para no quemarse mientras trabajamos
  • esponja para limpiar la punta del cautín
  • la soldadura de entre 0.5 a 1mm, de composición química alrededor de 60-40
  • alicates cortante

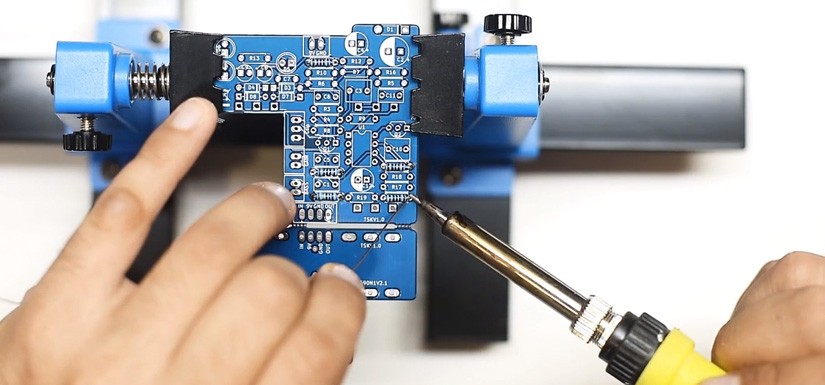

Otras herramientas que podemos usar son una tercera mano o soporte. Por ejemplo, esta me permite fijar la placa y darle la vuelta para ver los dos lados sin mayor dificultad. Así en una mano puedo tener el soldador y en la otra la soldadura y puedo trabajar sin problemas.

Ejemplo: soldando una resistencia

Doblo las patitas del componente en ángulo recto. La inserto en la placa. En esta placa puedo aplicar la soldadura por la parte superior o por la parte inferior.

  1. Lo primero que hago es limpiar la punta del soldador.
  2. Cuando el soldador está caliente, coloco la punta sobre el pad para que se caliente la superficie.
  3. Después, aplico la soldadura.
  4. Retiro la soldadura primero y después retiro la punta del cautín.
  5. Por debajo voy a cortar los pines sobrantes con el alicate lo más a ras posible.

Los condensadores también los podemos soldar de la misma forma. En este caso voy soldar por la parte inferior. Para evitar que el componente se mueva, voy a doblar una de las patas hacia un lado. Voy a soldar la otra pata, la que está vertical. Una vez que esté fija esa pata, voy a enderezar la pata que estaba doblada y la voy a volver a poner en forma vertical. Ahora la voy a soldar.

Si sueldo una pata de un componente doblada, a la hora de desoldar va a ser mucho más costoso sacar ese componente, por lo que nuestra recomendación es siempre soldar las patas en vertical.

Hay que practicar mucho y no tenerle miedo al soldador. Con el tiempo los proyectos y las placas mejorarán.
