Las resistencias que utilizamos para los proyectos electrónicos son tan pequeñas que en lugar de números llevan impresas unas bandas de colores que representan el valor.

La unidad de medida de la resistencia eléctrica es el ohmio y se representa con la letra griega omega: Ω

Para indicar el valor de una resistencia, se pintan unos anillos de colores en su cuerpo, siguiendo un código de colores:

• Las dos primeras bandas indican las dos primeras cifras del valor de la resistencia.
• La tercera banda indica cuántos ceros hay que aumentarle al valor anterior para obtener el valor final.
• La cuarta banda nos indica la tolerancia.
• Si hay quinta banda, ésta nos indica su confiabilidad.

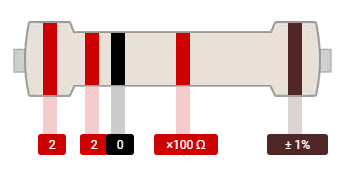

Ejemplo de resistencia de 5 bandas

Cada color representa un número. El valor de la resistencia se calcula colocando los números equivalentes a los colores en el mismo orden que aparecen los anillos en la resistencia. Por ejemplo, la resistencia dibujada más arriba tiene unos anillos de colores:

rojo - rojo - negro - rojo - marrón

Esto equivale, traduciendo los colores a sus cifras correspondientes, a:

2 - 2 - 0 - 100 = 22k Ω 1%

El último anillo indica la tolerancia de la resistencia. La tolerancia es una medida de lo preciso que es su valor, es decir de lo bien fabricada que está. En nuestro ejemplo el color es "marrón" que equivale a una tolerancia del 1%. Esto significa que el valor "real" de la resistencia puede estar entre 22k - 5% y 22k + 5%, es decir, que la resistencia real puede tener un valor entre 20.9k Ω y 23.1k Ω.

UN TRUCO: si tienes muchas resistencias de 5 bandas al 1% de tolerancia, para que sea más fácil la identificación, ponlas de manera que la banda marrón quede a la derecha, será mucho más rápido.
